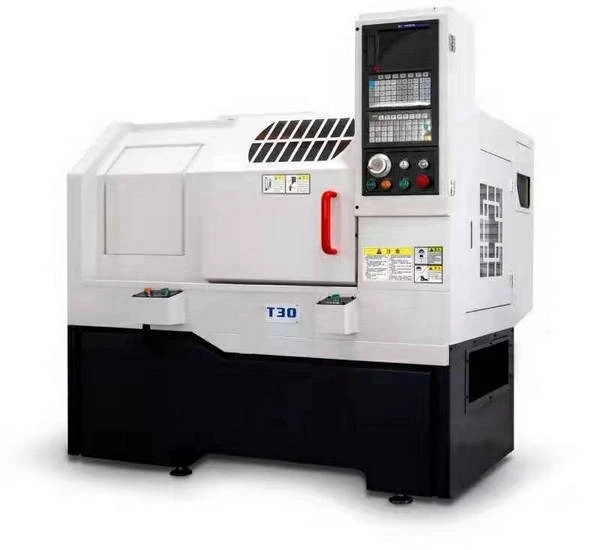

CNC virpa CK6150B/CK6163A Apstrādes centrs
Produktu apraksts
CNC virpas apstrādes centrs, kas pazīstams arī kā CNC virpošanas centrs, ir ļoti automatizēta un ar datoru kontrolēta mašīna, ko izmanto precīzas apstrādes operācijām. Tas apvieno virpas un apstrādes centra iespējas, ļaujot izgatavot sarežģītas detaļas ar augstu precizitāti.
Produkti liecina
|
Numurs |
Sīkāka informācija |
CK6150B/6163A-1000/1500/2000/3000 |
|
1 |
Maksimālais pagrieziena diametrs uz gultas |
Φ500mm/Φ630mm |
|
2 |
X virziena paletes maksimālais pagriešanas diametrs |
Φ290mm/Φ420mm |
|
3 |
Dubultā augšējā distance |
1000mm/1500mm/2000mm/3000mm |
|
4 |
Vārpstas deguna specifikācijas |
A2-8/D8 |
|
5 |
Vārpstas konuss |
Metrika 1:20 |
|
6 |
Vārpsta caur caurumu |
Φ82MM/Φ78mm |
|
7 |
Vārpstas transmisijas forma |
Manuālais trešais pārnesums, bezpakāpju pārnesumā |
|
8 |
Vārpstas apgriezienu diapazons |
60-1600apgr./min |
|
9 |
Maksimālais brauciens X virzienā |
280 mm |
|
10 |
Maksimālais brauciens Z virzienā |
850mm/1350mm/1850mm/2850mm |
|
11 |
Astes piedurknes ārējais diametrs |
Φ75 mm |
|
12 |
Tailstock piedurknes iekšējais konisks |
MT5 |
|
13 |
Tailstock piedurkņu pārvietošanās |
165 mm |
|
14 |
X ass ātrs ātrums |
6m/min |
|
15 |
Z ass ātrs ātrums |
12m/min |
|
16 |
Pozicionēšanas precizitāte |
X Mazāks vai vienāds ar {{0}},03 mm, Z Mazāks vai vienāds ar 0,04 mm |
|
17 |
Atkārtojamības precizitāte |
X Mazāks vai vienāds ar {{0}}.005mm,Z Mazāks vai vienāds ar 0.010mm |
|
18 |
Apstrādes apaļums |
0.004 mm |
|
19 |
Sagataves virsmas raupjums |
Ra1.6 |
|
20 |
Naža turētājs |
Četru staciju elektriskais naža turētājs |
|
21 |
Instrumenta sekcijas izmērs |
25 * 25 mm |
|
22 |
Galvenās motora specifikācijas |
7,5kw asinhronā frekvences pārveidošana |
|
23 |
Čaka specifikācijas |
Trīs žokļu patrona Φ250 mm |
|
24 |
Sliedes platums |
390 mm |
|
25 |
Lokšņu metāla stils |
Pilnībā aizvērtas dubultās bīdāmās durvis |
|
26 |
Kopējie izmēri |
3000 * 1700 * 1800 mm |
|
27 |
Mašīnas svars |
Aptuveni 2800kg/3200kg/3800kg/4500kg |
cNC virpas funkcijas un īpašības
Griešanas darbības:CNC virpas apstrādes centra galvenā funkcija ir veikt virpošanas darbības. Tas rotē apstrādājamo priekšmetu, kamēr griezējinstruments noņem materiālu, veidojot cilindriskas vai koniskas formas. Tas var veikt dažādas virpošanas darbības, piemēram, apšuvumu, kontūru veidošanu, konusošanu, vītņošanu un rievošanu.
Datora ciparu vadība (CNC):CNC tehnoloģija ir CNC virpas apstrādes centra pamatā. Tas izmanto datorprogrammēšanu un ciparu vadību, lai automatizētu un kontrolētu iekārtas darbības. CNC sistēma saņem instrukcijas programmas veidā, kurā ir instrumenta ceļi, griešanas parametri un citas komandas, lai veiktu vēlamās apstrādes darbības.
Automātiska rīku maiņa:CNC virpu apstrādes centri ir aprīkoti ar automātiskajiem instrumentu mainītājiem (ATC), kas ļauj ātri apmainīties ar griezējinstrumentiem. Šī funkcija ļauj iekārtai veikt vairākas darbības bez manuālas iejaukšanās, uzlabojot produktivitāti un samazinot iestatīšanas laiku.
Ass kustība:CNC virpām parasti ir vairākas kustības asis, lai veiktu sarežģītus apstrādes uzdevumus. Galvenās asis ietver:
X-ass: kontrolē griezējinstrumenta horizontālo kustību gar sagatavi.
Z-ass: kontrolē griezējinstrumenta garenisko kustību pa sagataves asi.
C ass (pēc izvēles): dažiem CNC virpu apstrādes centriem ir C ass, kas nodrošina sagataves vai vārpstas pagriešanu noteiktos leņķos. Tas ir noderīgi, lai veiktu tādas darbības kā frēzēšana, urbšana vai funkciju izveide nelineārās orientācijās.
Vārpstas un patronas vadība:CNC virpas apstrādes centriem ir vārpsta, kas rotē sagatavi. CNC sistēma kontrolē vārpstas ātrumu, virzienu un paātrinājumu, lai nodrošinātu precīzu apstrādi. Patronu, kas notur apstrādājamo priekšmetu, var arī vadīt automātiski, lai pēc vajadzības satvertu vai atbrīvotu apstrādājamo priekšmetu.
Programmējamība un elastība:CNC virpu apstrādes centri piedāvā augstu programmējamību, ļaujot ražot plašu detaļu klāstu ar dažādu formu, izmēru un sarežģītību. CNC sistēma var uzglabāt un izpildīt vairākas programmas, nodrošinot efektīvu sērijveida ražošanu un ātru pārslēgšanos starp dažādiem detaļu iestatījumiem.
Uzraudzība un atsauksmes:CNC virpu apstrādes centros bieži ir sensori un atgriezeniskās saites sistēmas, lai uzraudzītu dažādus parametrus, piemēram, instrumentu nodilumu, temperatūru un griešanas spēkus. Šos datus var izmantot, lai optimizētu apstrādes procesus, atklātu kļūdas un nodrošinātu saražoto detaļu kvalitāti un precizitāti.
Integrācija ar CAD/CAM sistēmām:CNC virpu apstrādes centri ir saderīgi ar datorizētās projektēšanas (CAD) un datorizētās ražošanas (CAM) programmatūru. Šī integrācija ļauj izveidot un simulēt apstrādes programmas, instrumentu ceļus un detaļu dizainus pirms faktiskās ražošanas, uzlabojot efektivitāti un precizitāti.
CNC virpas pielietojumi
CNC virpu apstrādes centri tiek plaši izmantoti tādās nozarēs kā automobiļu rūpniecība, kosmosa rūpniecība, medicīna un vispārējā ražošana, kur ļoti svarīga ir augsta precizitāte un produktivitāte. Tie piedāvā uzlabotas apstrādes iespējas un automatizāciju, padarot tos par daudzpusīgiem un efektīviem instrumentiem sarežģītu detaļu ražošanai.
Konfigurācijas bailes
1. Standarta konfigurācijas GSK980TC3 kopnes sistēma, 17-bitu lieljaudas absolūtās vērtības padeves servo, ir labākā precizitātes un efektivitātes kombinācija;
2. Integrāli atlietajai integrālajai gultas pēdai ir laba stingrība un laba stabilitāte;
3. Pilnībā slēgta dubultā bīdāmo durvju lokšņu metāla, sistēmas kaste un rotācija, skaista forma, piemērota ieviešanai, nav pilēšanas;
4. Augstas kvalitātes HT250 lējuma gulta ir veidota ar sekundāro rūdīšanu, cietība ir HRC55-62, precizitāte ir izturīga un nodilumizturīga;
5. Zelta kombinācija no galvenās pārnesumkārbas ar manuālo trešā pārnesuma +11KW augstas atbilstības invertoru, maksimālais ātrums ir 1600 apgr./min, smago griešanas un apdares darbu var brīvi pārslēgt, un griešanas mala ir vairāk nekā brīva.
