Spirālveida zobratu vēsture un to pielietojumi
Spirālveida zobrata zobi ir novietoti leņķī (attiecībā pret zobrata asi) un iegūst spirāles formu. Tas ļauj zobiem pakāpeniski saķerties, vispirms ar punktveida kontaktu un virzoties uz līnijas kontaktu, kad attīstās saķeršanās. Mazāks trokšņa līmenis ir viena no acīmredzamākajām spirālveida zobratu priekšrocībām salīdzinājumā ar cilindrisko zobratu, it īpaši vidēja un liela ātruma gadījumā. Turklāt, izmantojot spirālveida zobratus, vairāki zobi vienmēr atrodas tīklā, tādējādi samazinot katra atsevišķa zoba slodzi. Tas izraisa vienmērīgāku spēku pārnešanu no viena zoba uz otru, samazinot vibrācijas, trieciena slodzi un nodilumu.
Tomēr zobu slīpais leņķis rada slīdošu kontaktu starp zobiem, kā rezultātā rodas aksiālie spēki un siltums, samazinot efektivitāti. Šie aksiālie spēki ir svarīgi gultņu izvēlē spirālveida zobratiem. Spirālveida zobratiem ir nepieciešami vilces vai rullīšu gultņi, kas parasti ir lielāki (un dārgāki) nekā pamata gultņi, ko izmanto ar cilindriskiem zobratiem, jo tiem jāiztur gan radiālie, gan aksiālie spēki. Spirāles leņķa pieskares lielums ietekmē aksiālos spēkus. Neskatoties uz to, ka lielāki spirāles leņķi nodrošina ātrāku un vienmērīgāku kustību, aksiālo spēku ģenerēšanas dēļ spirāles leņķis parasti ir ierobežots līdz 45 grādiem.

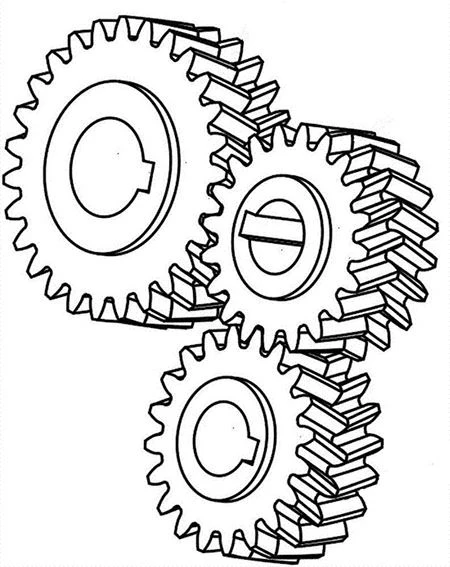

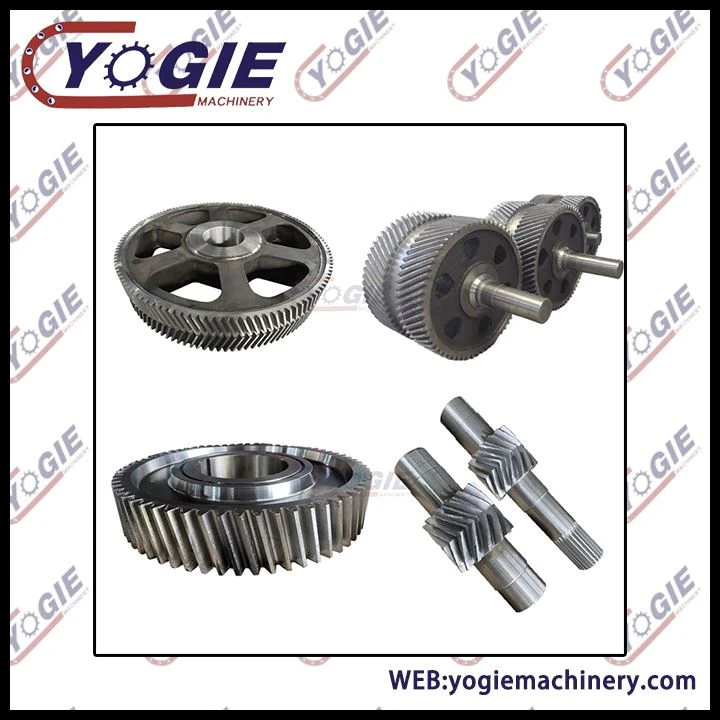

Spirālzobratu aksiālos spriegumus var mazināt, izmantojot dubultus spirālveida vai skujiņas zobratus. Šķiet, ka šīs konfigurācijas ir divi spirālveida zobrati ar pretējām rokām, kas novietotas viens pret otru, taču tie patiešām ir apstrādāti ar vienu un to pašu pārnesumu. (Atšķirība starp abiem veidiem ir tāda, ka dubulto spirālveida zobratu vidū ir rieva starp zobiem, turpretim skujveida zobratiem nav.) Tā kā šī konstrukcija novērš aksiālo spiedienu uz katru zobu pāri, var tikt palielināti spirāles leņķi. izmantotas. Tas arī atceļ prasību par vilces gultņiem.
Papildus vienmērīgākai kustībai, labākām ātruma iespējām un mazākam trokšņa līmenim, spirālveida zobratu priekšrocības ir tas, ka tos var izmantot ar paralēlām vai neparalēlām (šķērsojošām) vārpstām. Spirālzobiem ar paralēlām vārpstām ir vajadzīgs tāds pats spirālveida leņķis kā spirālveida zobratiem ar pretējām rokām (ti, labās puses zobi pret kreiso roku zobiem).
Izmantojot krustveida spirālveida zobratus, tie var būt vienādi vai pretējās rokās. Kopējam spirāles leņķim jāatbilst leņķim starp vārpstām, ja zobratiem ir vienādas rokas. Tipiskākais piemērs tam ir krustoti spirālveida zobrati ar perpendikulārām (ti, 90 grādu) vārpstām. Abiem zobratiem ir vienāda roka, un to spirāles leņķi kopā sasniedz 90 grādus. Leņķim starp vārpstām jābūt vienādam ar starpību starp spirāles leņķiem iestatījumos ar pretējām rokām. Šķērsotie spirālveida zobrati nodrošina lielāku dizaina brīvību, taču, tā kā kontakts starp zobiem ir tuvāk punkta kontaktam nekā līnijas kontaktam, tiem ir mazāka spēka jauda nekā paralēlās vārpstas versijām.
Gadījumos, kad ir piemēroti cilindriskie zobrati, bet vārpstas nav paralēlas, spirālveida zobrati bieži ir noklusējuma izvēle. Tos izmanto arī situācijās, kad nepieciešams liels ātrums vai slodze. Tie parasti nodrošina vienmērīgāku, klusāku darbību nekā cilindriskie zobrati neatkarīgi no slodzes vai ātruma.
Vai jums ir kādi konkrēti jautājumi par spirālveida zobratu vai siļķu zobratu dizainu vai ražošanu?Sazinieties ar Yogie!Mūsu pārdošanas inženieri strādās ar jums no sākuma līdz beigām, lai nodrošinātu, ka jūsu projekts tiek pabeigts atbilstoši jūsu prasībām.
