Kas ir SX tipa šķērsotais rullīšu gultnis? Lietošanas gadījumi un raksturojums - nozares zināšanas

Kas ir SX tipa šķērsotais rullīšu gultnis? Lietošanas gadījumi un raksturojums

Šķērsoto cilindrisko rullīšu gultņu struktūra ir sadalīta ārējā gredzena sadalījumā un iekšējā gredzenā kopumā; ārējais gredzens kopumā, iekšējā gredzena sadalījums un ārējais gredzens un iekšējais gredzens ir visas trīs formas, ritošie elementi ir cilindriski veltņi, kas ir perpendikulāri 90 ° perpendikulāri viens otram. Izkārtoti V veida sacīkšu ceļā, veltņus atdala starplikas. Šī struktūra ļauj vienam gultņam izturēt dažādas slodzes, piemēram, aksiālo slodzi, radiālo slodzi un apgāšanās momentu. Tajā pašā laikā ārējie izmēri tiek miniaturizēti, un gultnim ir augsta stingrība, rotācijas precizitāte un salikta kravnesība. Tas ir piemērots rūpniecisko robotu locītavām un rotējošām daļām, apstrādes centra rotējošajam galdam, manipulatora rotējošajai daļai un precīziem pielietojumiem, piemēram, rotējošiem darbagaldiem, medicīnas mašīnām un mērinstrumentiem.

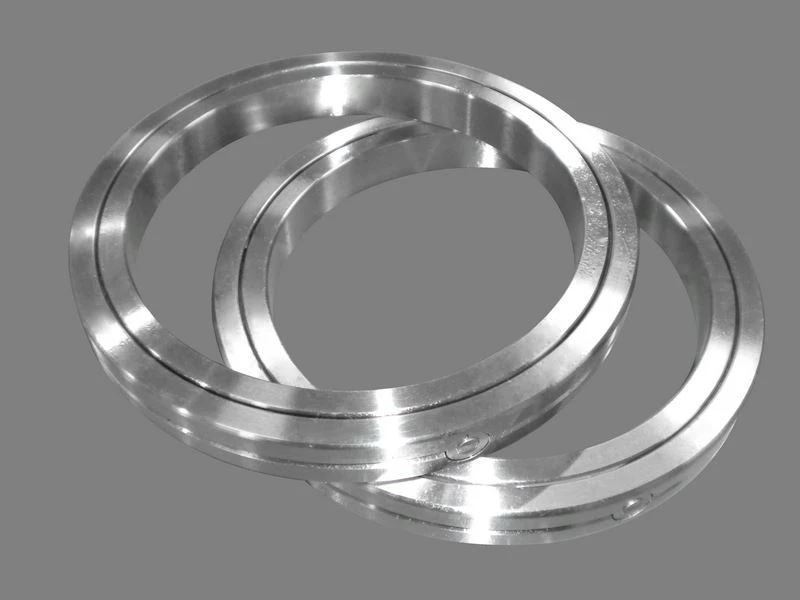

SX tips (integrēts iekšējais gredzens, sadalīts ārējais gredzens, īpaši plāns). Zem tā paša vārpstas diametra šim tipam ir mazāks šķērsgriezuma izmērs nekā RB tipam. Īpaši plānas konstrukcijas dēļ ārējam gredzenam un iekšējam gredzenam nav montāžas atveru. Uzstādīšanas laikā tas ir jānostiprina ar atloku un atbalsta sēdekli, kas ir piemērots lietošanai vietās, kur iekšējais gredzens griežas.

Galvenie SX sakrustoto rullīšu gultņu modeļi ietver:

Modelis numuru	Maindimensious						plecu augstums		Pamata slodze vērtējums aksiāls		Pamata slodze vērtējums radiāls		svars
	Iekšējais diametrs	ārējā diametrs	Veltnis piķis aplis diametrs	platums	smērvielas caurums	r	de	Di	Ca	Coa	Kr	Kor	Kilograms
	d	D	Dp	B/B1	S	r	de	Di	KN	KN	KN	KN	Kilograms
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118 / 500	500	620	560	56	2.5	3	558.8	561.2	560	2538	355	1244	44
